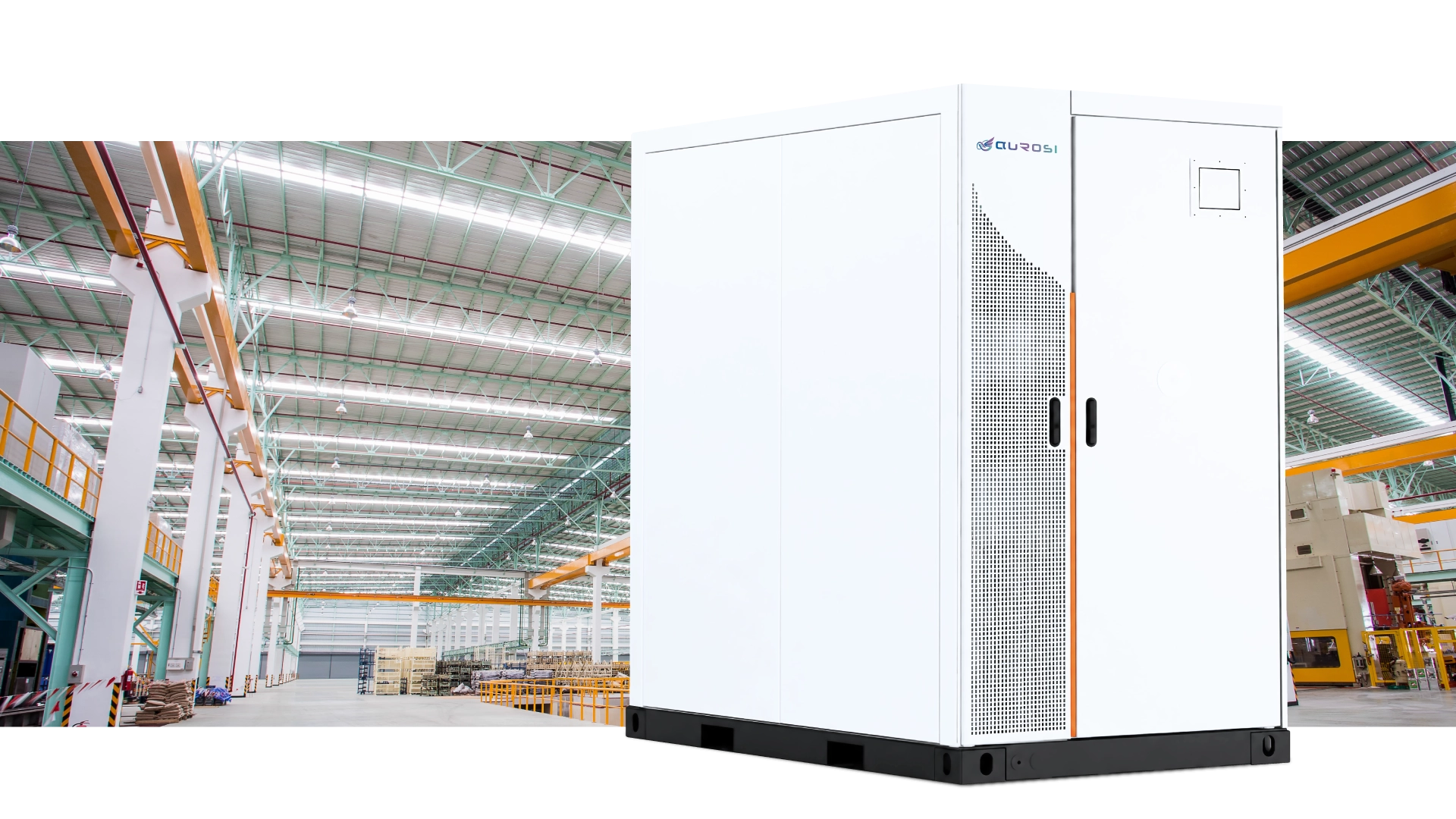

CX-836 の特長

安全性・信頼性

  • バッテリー専用設計セルを採用した液冷式バッテリーパック
  • パック：IP67／システム：IP55 の高い防塵・防水性能
  • 自動消火システムを標準搭載
  • 多層構造による電気的安全保護

フレキシブルな構成

  • 柔軟なシステム構成
  • さまざまな用途・運用シーンに対応
  • フォークリフト／クレーン搬入ができる設置性の高さ
  • 自社開発のエネルギー管理ユニットにより、カスタマイズ対応が可能

高い統合性

  • モジュール構造により、容易な保守・交換が可能
  • 並列接続による柔軟な容量拡張に対応

スマートな保守運用

  • リアルタイム監視によりシステム状態を常に把握し、安全性を確保
  • 充放電を最適制御し、運用コストを削減

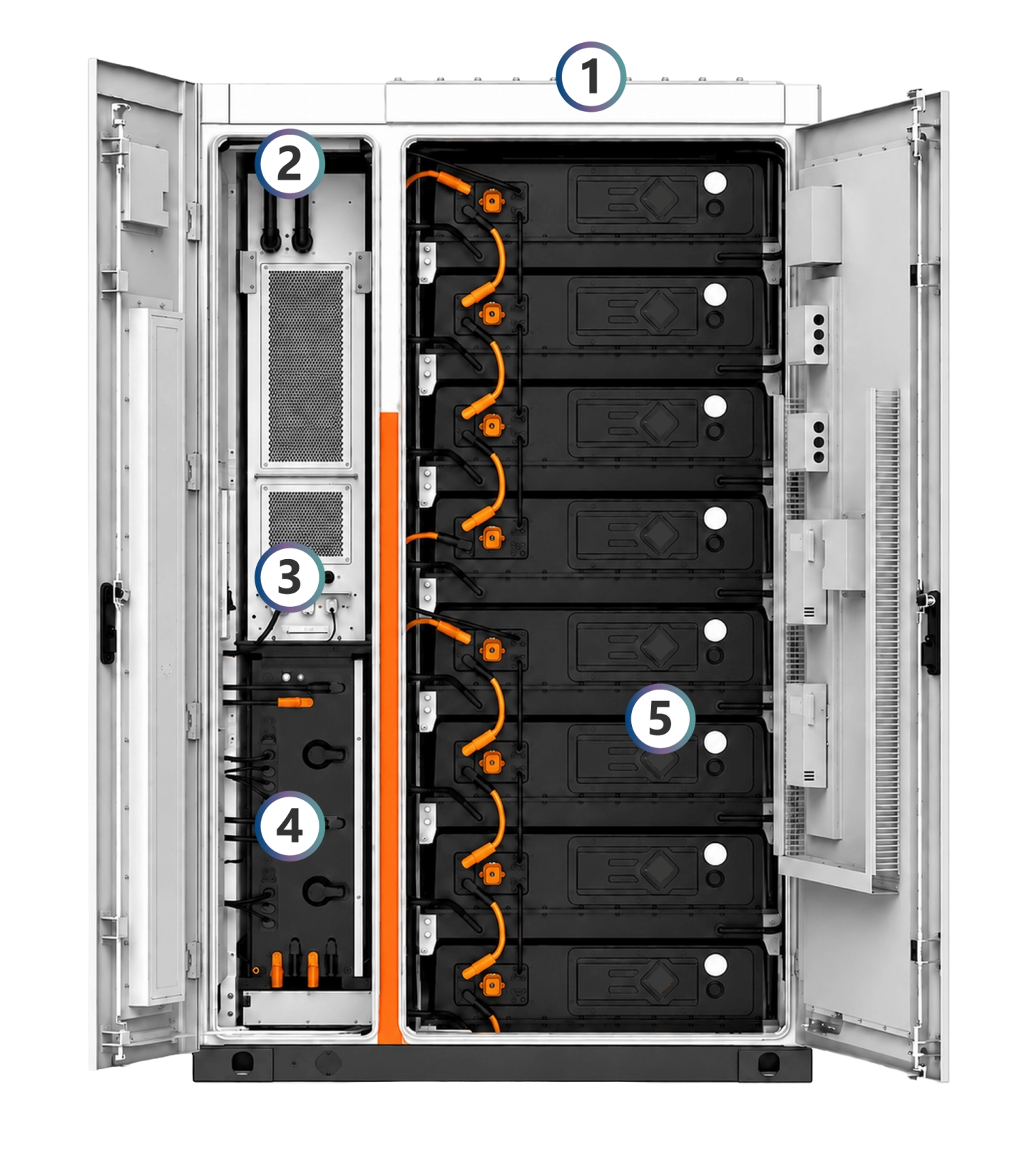

製品構成

01 爆圧放散板
02 液冷配管
03 液冷ユニット
04 高圧ボックス
05 電池パック

製品仕様

システムパラメータ
DC電圧範囲 (Vdc) 1040.0 ～ 1497.6
システム構成 2 × 4 × 1P104S
定格出力 (kW) 418 (0.5P)
定格容量（蓄電容量）(kWh) 836
外形寸法 (L × W × H) (mm) 1400 × 2400 × 2420
重量 (kg) 10000
保護等級 IP55
動作温度範囲 (°C) -30 ～ 55 （>50 超は出力ディレーティング）
許容湿度 (%) ≤95（非結露）
設置高度 (m) ≤4000 （>2000 超は出力ディレーティング）
冷却方式 バッテリー：液冷
消火システム エアロゾル式消火装置
通信インターフェース RS485 / イーサネット
通信プロトコル Modbus
セル仕様
定格容量 (Ah) 314
定格エネルギー (Wh) 1004.8
外形寸法 (mm) 71.95 × 174.80 × 207.10
バッテリーパック仕様
構成 1P104S
定格電圧 (Vdc) 332.8
定格エネルギー (kWh) 104.4
システム構成
バッテリーパック 8 sets
バッテリー管理システム 1 set
消火システム 1 set
冷却装置 1 set, 10 kW
筐体 1 set
バッテリー制御ボックス 1 set
Notice: 本仕様は最終仕様ではありません。一部のパラメータ制限は変更される場合があります。
